Cálculo de Cotas con Libreta de Nivel: Tutorial Completo

Updated at: 26/06/2025

Mastering elevation calculations is crucial for any surveying or construction project. This comprehensive tutorial guides you through the process of calculating elevations using a level book, step-by-step. Learn how to accurately determine height differences, understand benchmark referencing, and avoid common mistakes. Whether you're a student or a seasoned professional, this guide will enhance your leveling skills and improve your project accuracy. Let's get started!

Instrucciones Paso a Paso

  1. Configuración Inicial

    • Tutorial).
    • Banco de nivel 1 con cota 10).

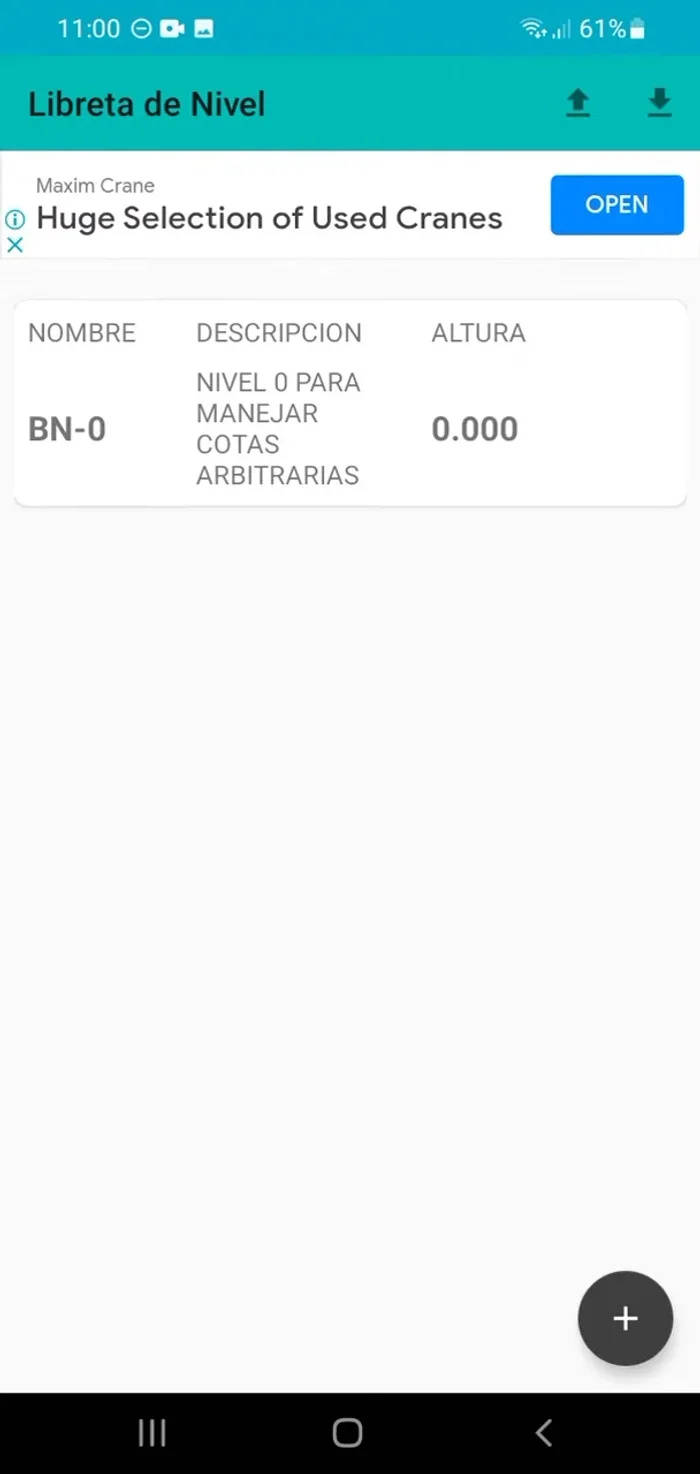

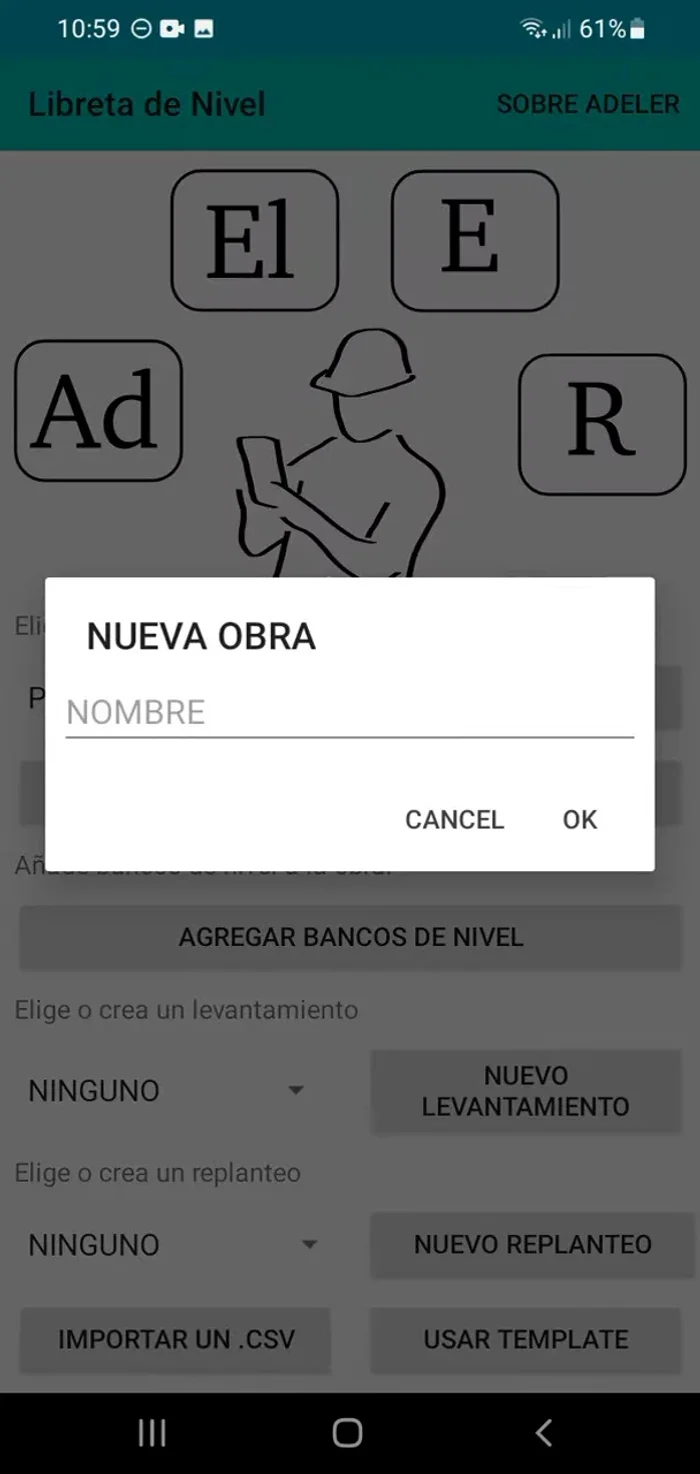

    Agregar bancos de nivel. Se puede agregar un banco de nivel cero (cota 0) o bancos con cotas arbitrarias (ej: Banco de nivel 1 con cota 10). Agregar bancos de nivel. Se puede agregar un banco de nivel cero (cota 0) o bancos con cotas arbitrarias (ej: Banco de nivel 1 con cota 10).
    Configuración Inicial

  2. Comienzo del Levantamiento

    • Banco de Nivel 1 con cota 10).
    • Ingresar la vista atrás (lectura del hilo medio sobre el banco de nivel de referencia).

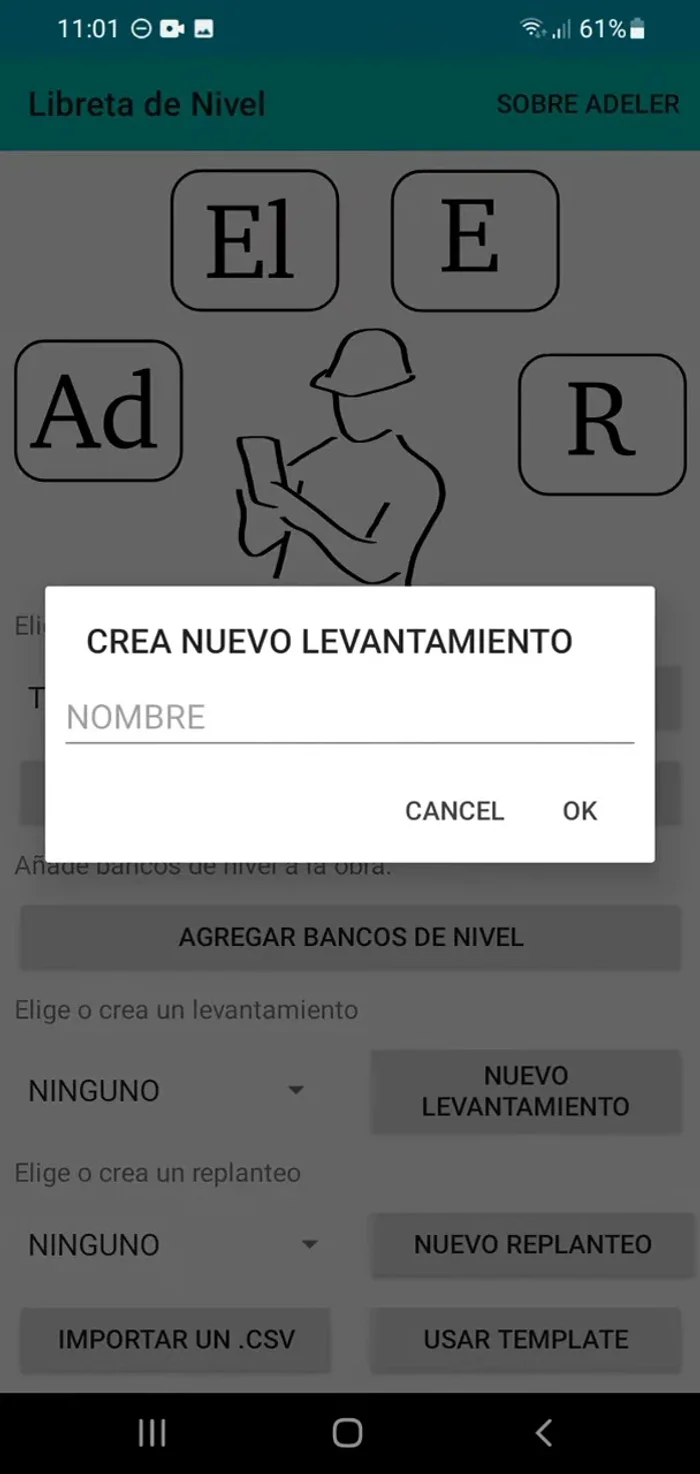

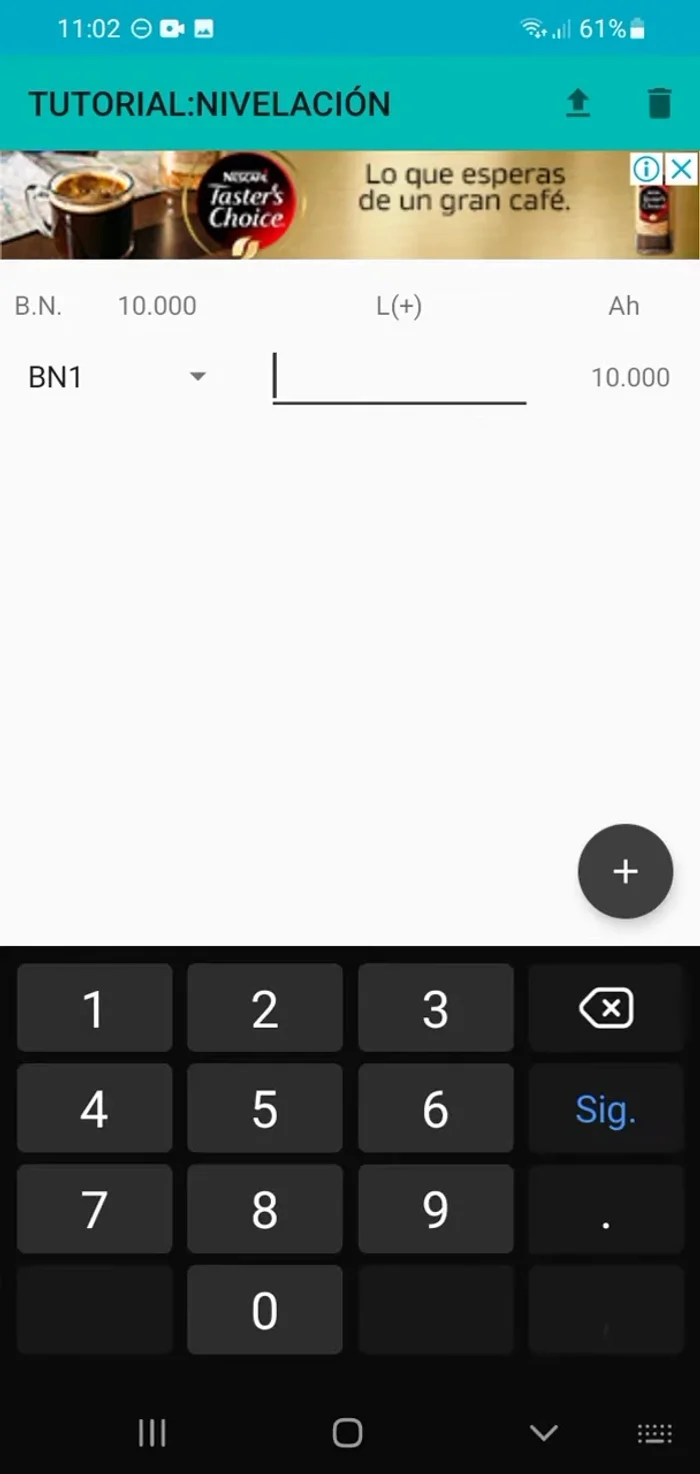

    Ingresar la vista atrás (lectura del hilo medio sobre el banco de nivel de referencia). Ingresar la vista atrás (lectura del hilo medio sobre el banco de nivel de referencia).
    Comienzo del Levantamiento

  3. Medición de Puntos Visados

    • para cada punto, se debe introducir su nombre, la vista al frente (lectura del hilo medio sobre el punto) y una descripción opcional. La aplicación calculará automáticamente la cota del punto.

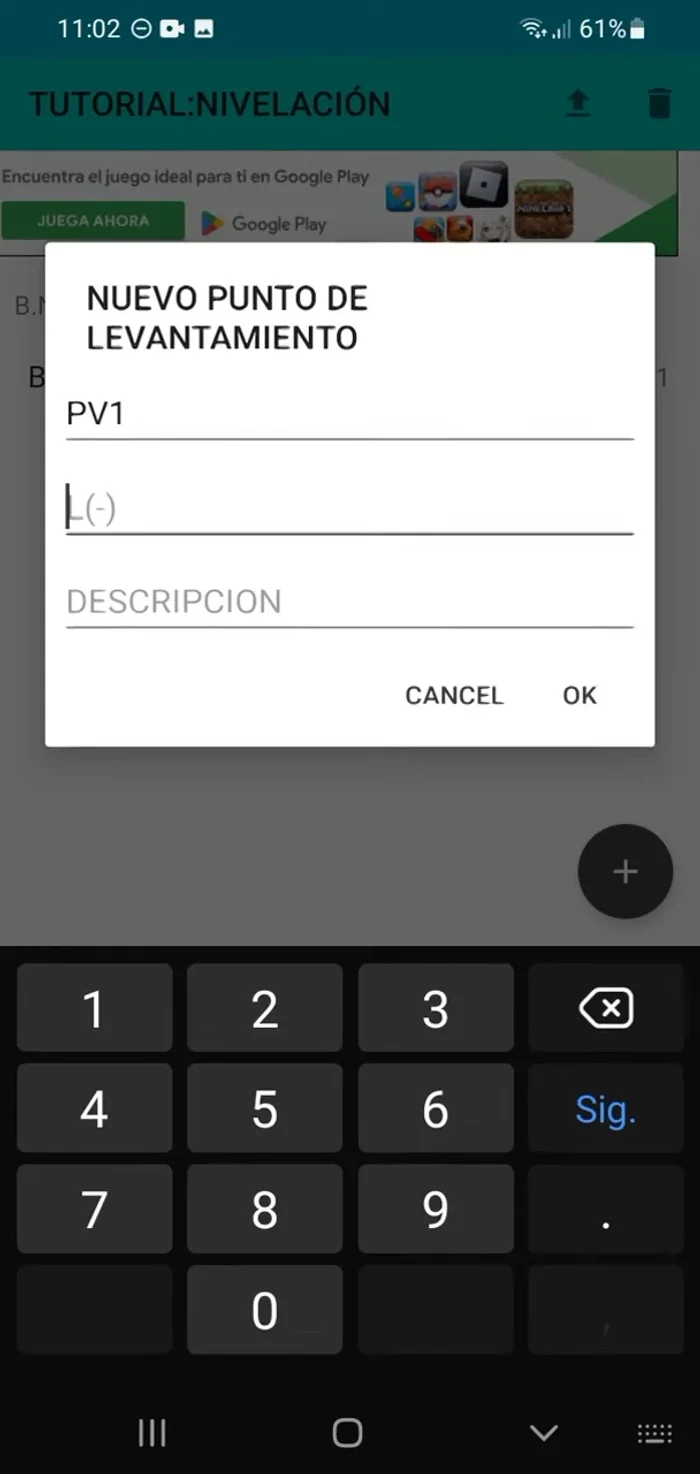

    Ingresar los puntos visados: para cada punto, se debe introducir su nombre, la vista al frente (lectura del hilo medio sobre el punto) y una descripción opcional. La aplicación calculará automáticamente la cota del punto.
    Medición de Puntos Visados

  4. Cambio de Estación

    • Si se cambia de estación, se puede convertir un punto visado en un nuevo banco de nivel seleccionándolo, manteniendo pulsado y eligiendo 'Usar punto como liga'. Esto permite continuar el levantamiento desde ese punto.

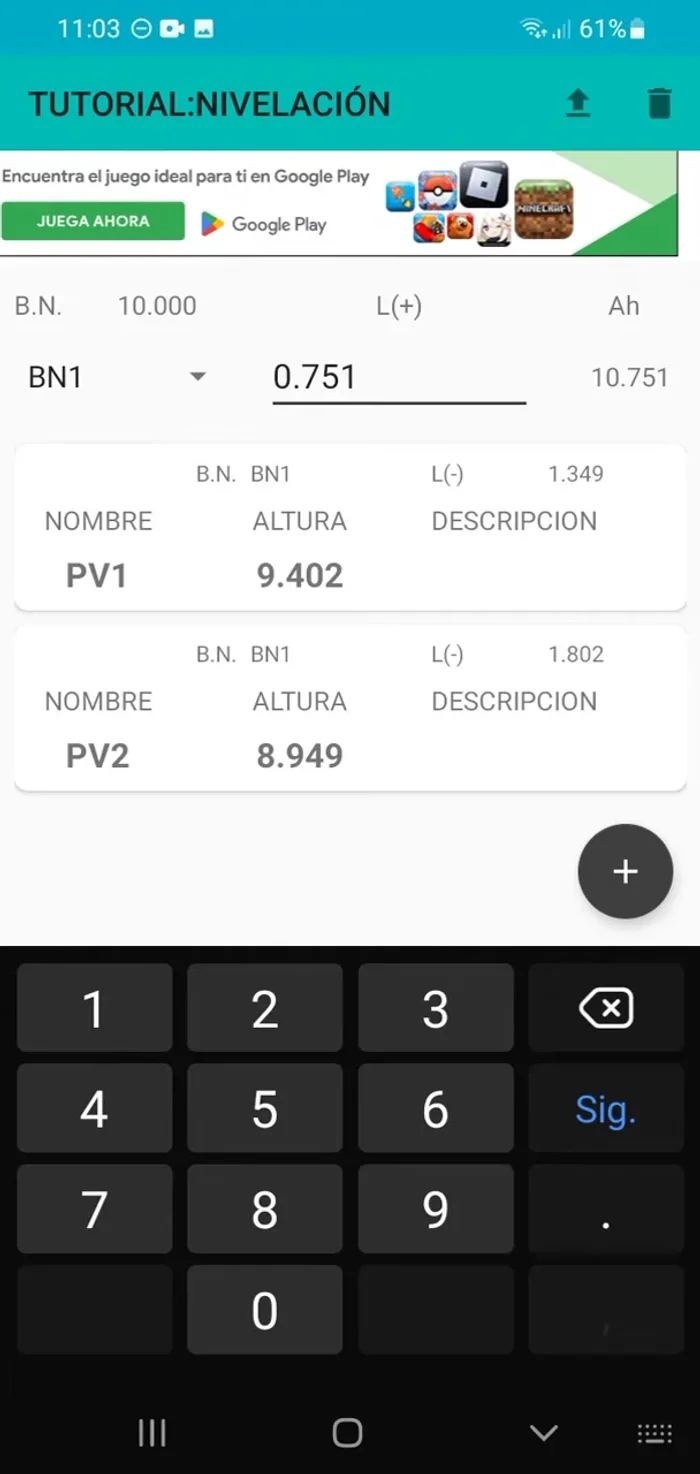

    Si se cambia de estación, se puede convertir un punto visado en un nuevo banco de nivel seleccionándolo, manteniendo pulsado y eligiendo 'Usar punto como liga'. Esto permite continuar el levantamiento desde ese punto.
    Cambio de Estación
[RelatedPost]

Tips

  • La fórmula básica para el cálculo de cotas es: Banco de Nivel + Vista Atrás - Vista al Frente.
  • La aplicación calcula automáticamente las cotas. Sólo se necesita ingresar las lecturas del hilo medio (vistas atrás y al frente).
  • Se puede utilizar la aplicación para calcular cotas en horizontal, no maneja ángulos verticales.

Common Mistakes to Avoid

1. Lectura incorrecta de la libreta de nivel

Razón: Mala interpretación de las lecturas de la mira o errores en la anotación de los datos, llevando a cálculos erróneos de las cotas.
Solución: Revisar cuidadosamente las lecturas de la mira y anotar los datos con precisión antes de realizar los cálculos.

2. Incorrecta aplicación de la fórmula de cálculo de cotas

Razón: Confusión en el signo de la lectura de la mira (mira atrás vs. mira adelante) o errores aritméticos al sumar o restar las lecturas.
Solución: Verificar la fórmula utilizada y realizar los cálculos con atención, prestando especial cuidado a los signos.

3. No considerar la influencia de la curvatura terrestre y la refracción atmosférica

Razón: En levantamientos de larga distancia, ignorar estos factores puede introducir errores significativos en el cálculo de las cotas.
Solución: Para distancias significativas, se deben aplicar las correcciones correspondientes por curvatura terrestre y refracción atmosférica.

FAQs

¿Qué es una cota y para qué sirve en el cálculo con libreta de nivel?
Una cota es la altura de un punto respecto a un plano de referencia. En el cálculo con libreta de nivel, las cotas nos permiten determinar la diferencia de altura entre distintos puntos, fundamental para trabajos topográficos y de construcción.
¿Cómo se manejan los errores en la lectura de la mira y su impacto en el cálculo final?
Los errores en la lectura de la mira son inevitables. Para minimizar su impacto, se recomienda realizar varias lecturas en cada punto y calcular la media. Además, una correcta nivelación del instrumento es crucial. Finalmente, es importante revisar los cálculos para detectar posibles errores aritméticos.
