Transferencia de Programa a PLC S7-300: Guía Paso a Paso

Updated at: 26/06/2025

Migrating programs to an S7-300 PLC can seem daunting, but this step-by-step guide simplifies the process. We'll cover everything from preparing your program and establishing a connection to the PLC, to successfully transferring and verifying your code. Whether you're a seasoned programmer or a newcomer, this practical tutorial will equip you with the knowledge and confidence to perform seamless program transfers to your Siemens S7-300 PLC. Let's get started!

Instrucciones Paso a Paso

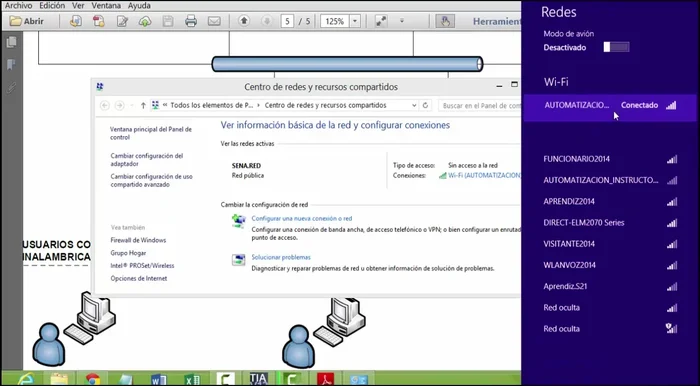

  1. Conexión a la Red

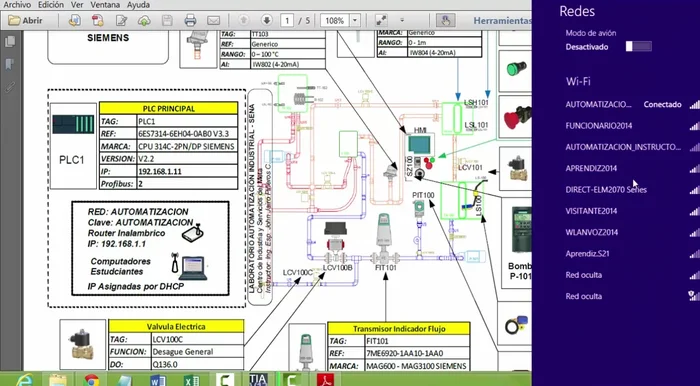

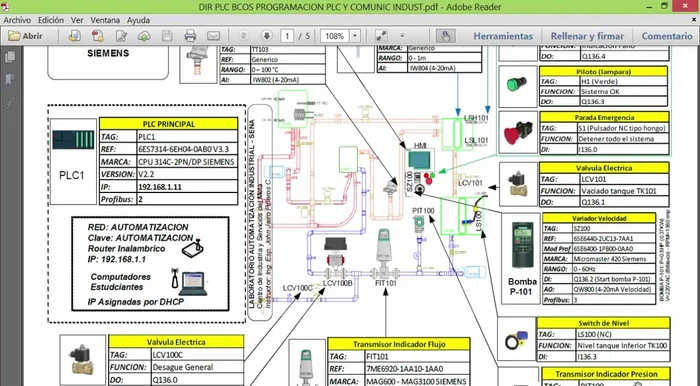

    • Conectarse a la red inalámbrica de automatización (DHCP). Verificar la contraseña de la red.
    • Verificar la dirección IP asignada al computador. Debe estar en el rango 192.168.1.50 - 192.168.1.250.
    • Si la dirección IP no es correcta, desconectar y volver a conectar a la red para obtener una nueva dirección IP.

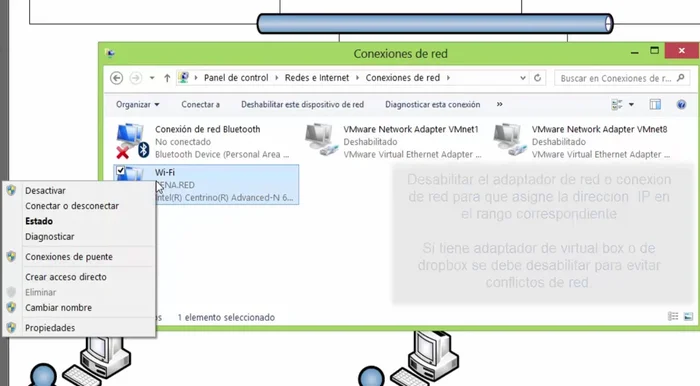

    • Si persisten problemas con la asignación de IP, desactivar y activar la conexión Wi-Fi del computador.
    Si persisten problemas con la asignación de IP, desactivar y activar la conexión Wi-Fi del computador. Si persisten problemas con la asignación de IP, desactivar y activar la conexión Wi-Fi del computador. Si persisten problemas con la asignación de IP, desactivar y activar la conexión Wi-Fi del computador. Si persisten problemas con la asignación de IP, desactivar y activar la conexión Wi-Fi del computador.
    Conexión a la Red

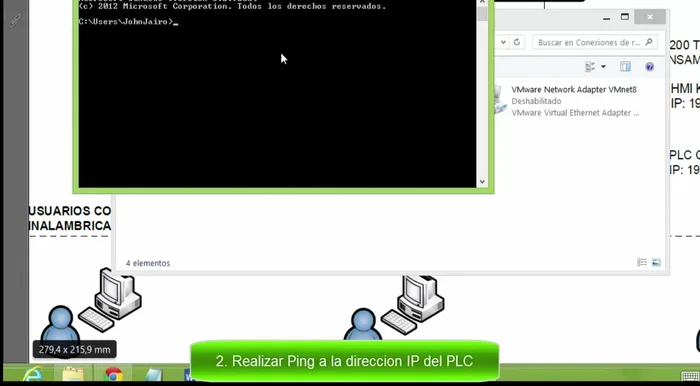

  2. Verificación de Conectividad con el PLC

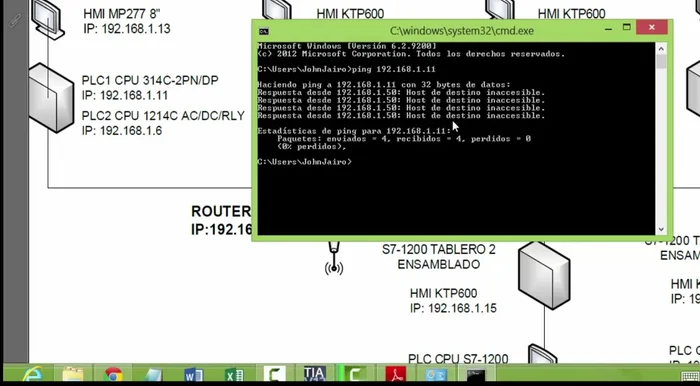

    • ping 192.168.1.11) en la consola de comandos (CMD).
    • Si el ping falla, verificar la conexión física entre el PLC, el router y el computador.
    Si el ping falla, verificar la conexión física entre el PLC, el router y el computador. Si el ping falla, verificar la conexión física entre el PLC, el router y el computador.
    Verificación de Conectividad con el PLC

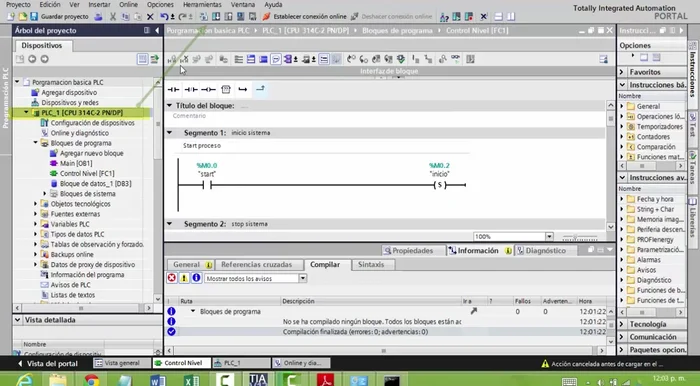

  3. Transferencia del Programa al PLC

    • Seleccionar el PLC en el software de programación y hacer clic en 'Cargar en dispositivo'.

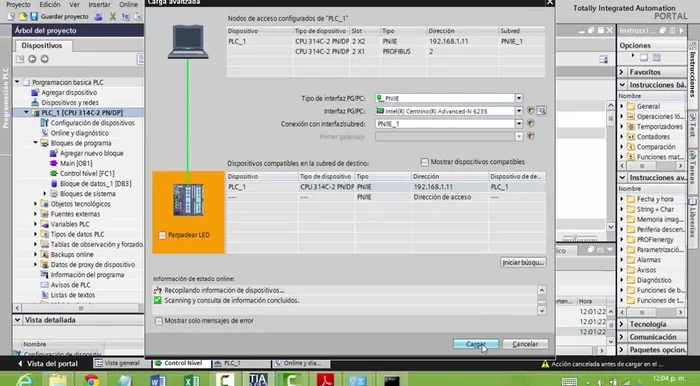

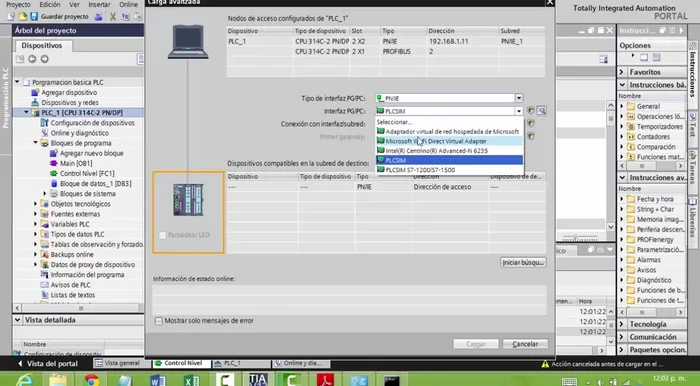

    • Seleccionar 'Ethernet' como interfaz de comunicación y la tarjeta de red correcta.

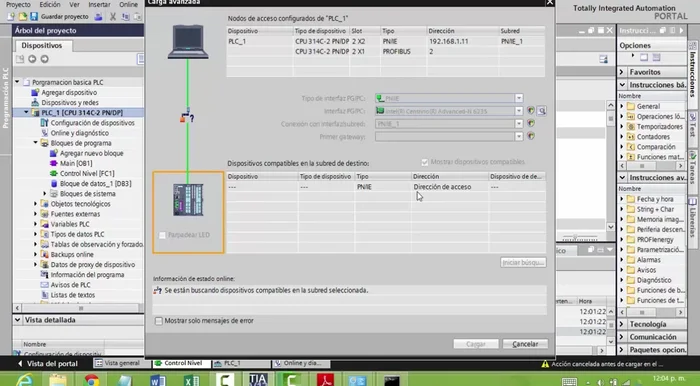

    • Iniciar la búsqueda del PLC. Si no aparece, desmarcar 'Mostrar dispositivos compatibles' e iniciar la búsqueda de nuevo.
    • Una vez encontrado el PLC, hacer clic en 'Cargar'.
    Una vez encontrado el PLC, hacer clic en 'Cargar'. Una vez encontrado el PLC, hacer clic en 'Cargar'. Una vez encontrado el PLC, hacer clic en 'Cargar'. Una vez encontrado el PLC, hacer clic en 'Cargar'.
    Transferencia del Programa al PLC

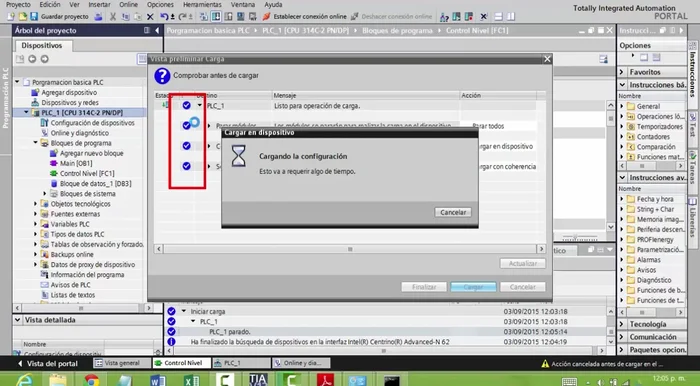

    • Verificar que todos los botones de la ventana de carga estén en azul. Si no es así, configurar los cambios.

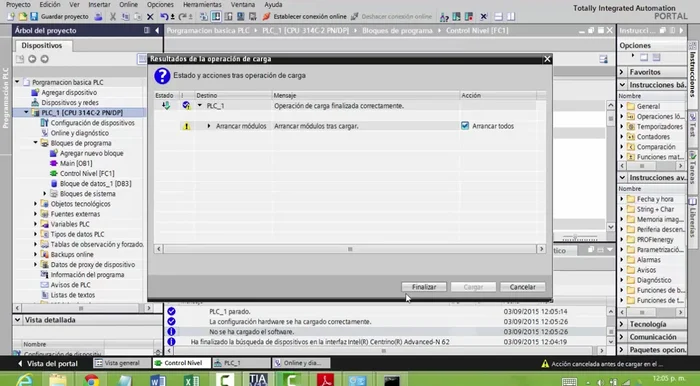

    • Después de la carga, hacer clic en 'Finalizar' y reiniciar la CPU del PLC.
    Después de la carga, hacer clic en 'Finalizar' y reiniciar la CPU del PLC. Después de la carga, hacer clic en 'Finalizar' y reiniciar la CPU del PLC.
    Transferencia del Programa al PLC

  4. Verificación de la Transferencia y Conexión Online

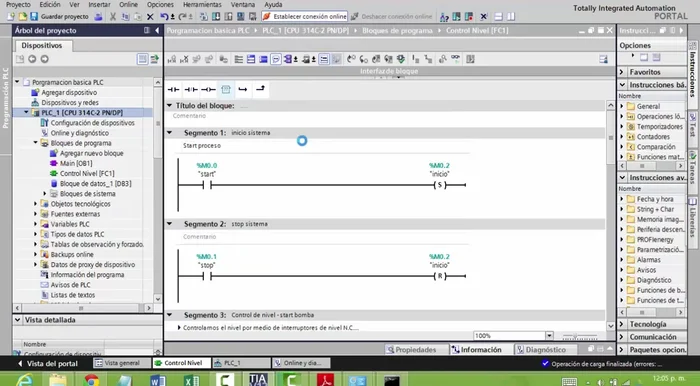

    • Establecer la conexión online para verificar la transferencia y monitorear el PLC.
    Establecer la conexión online para verificar la transferencia y monitorear el PLC.
    Verificación de la Transferencia y Conexión Online

  5. Transferencia de la Pantalla

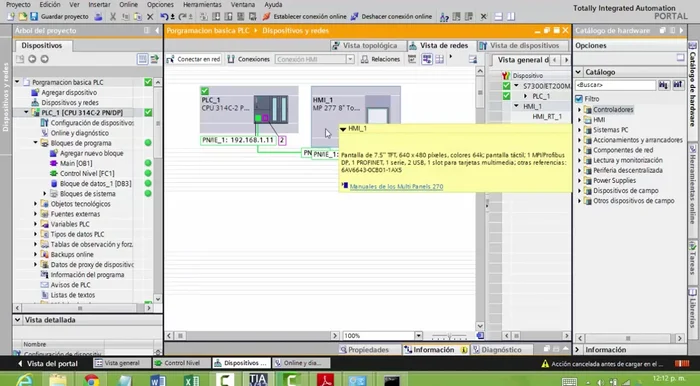

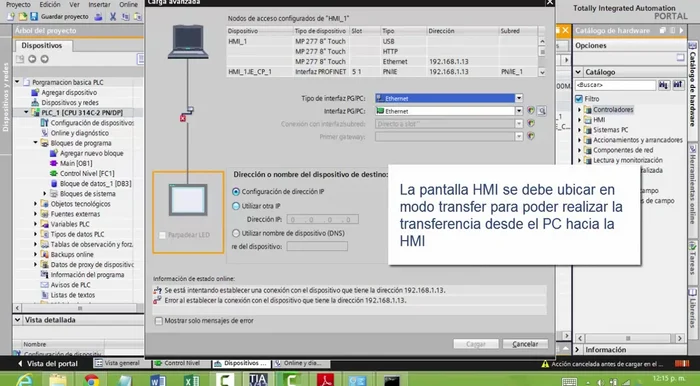

    • Para transferir la pantalla MP27 (o similar), seleccionar la pantalla, hacer clic en 'Transferir' o 'Cargar', seleccionar 'Ethernet' como interfaz y comenzar la búsqueda.
    • Asegurarse de que la pantalla esté en modo 'Transfer' antes de iniciar la transferencia.

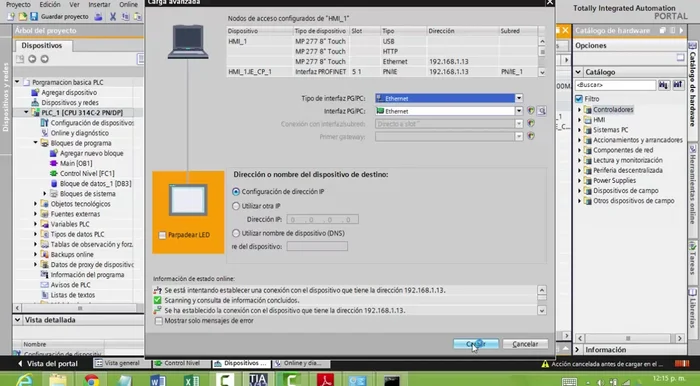

    • Una vez encontrada la pantalla, hacer clic en 'Cargar' y esperar a que termine la transferencia.
    Una vez encontrada la pantalla, hacer clic en 'Cargar' y esperar a que termine la transferencia. Una vez encontrada la pantalla, hacer clic en 'Cargar' y esperar a que termine la transferencia. Una vez encontrada la pantalla, hacer clic en 'Cargar' y esperar a que termine la transferencia.
    Transferencia de la Pantalla
[RelatedPost]

Tips

  • Verificar la conexión física de los cables antes de buscar problemas de software.
  • Si hay problemas con la dirección IP, reiniciar el router puede ayudar.
  • La pantalla debe estar en modo 'Transfer' para poder transferir el programa.

Common Mistakes to Avoid

1. Conexión incorrecta del cable de programación

Razón: Un cable mal conectado o dañado puede impedir la comunicación entre el PLC y el software de programación STEP 7.
Solución: Verifique la conexión del cable, los puertos y pruebe con otro cable si es necesario.

2. Configuración incorrecta de la interfaz de comunicación (PG/PC)

Razón: Una configuración incorrecta de la interfaz (como la velocidad de transmisión o el tipo de puerto) puede provocar fallos de comunicación.
Solución: Asegúrese de que la configuración de la interfaz en el STEP 7 coincida con la configuración del PLC.

FAQs

¿Qué debo hacer si recibo un error durante la transferencia del programa?
Si ocurre un error, verifica primero la conexión entre tu ordenador y el PLC S7-300. Asegúrate de tener los drivers correctos instalados y que la configuración de la interfaz (PG/PC) sea la adecuada. Revisa también si hay algún problema con el programa en sí, como errores de sintaxis o incompatibilidades. Si el problema persiste, consulta la documentación de Siemens o busca ayuda en foros especializados.
