¿Necesitas integrar tus planos AutoCAD en SketchUp para un modelado rápido y eficiente? Este artículo te guiará a través del método más efectivo para importar archivos AutoCAD a SketchUp, maximizando la precisión y minimizando el tiempo de trabajo. Aprenderás a optimizar el proceso de importación, solucionar problemas comunes y aprovechar al máximo las herramientas de ambos programas para un flujo de trabajo fluido y resultados profesionales. ¡Empecemos!
Instrucciones Paso a Paso
-

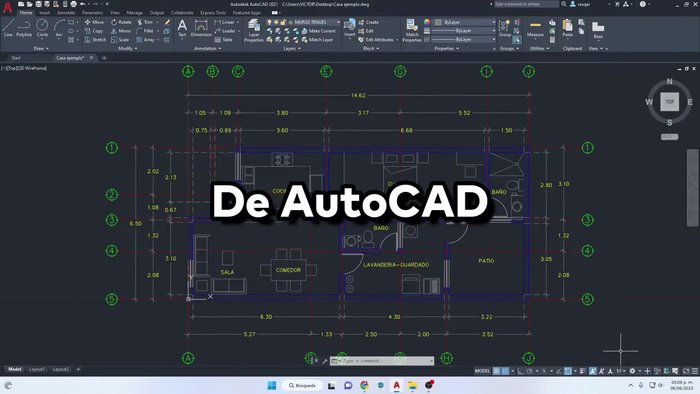

Preparación del archivo AutoCAD

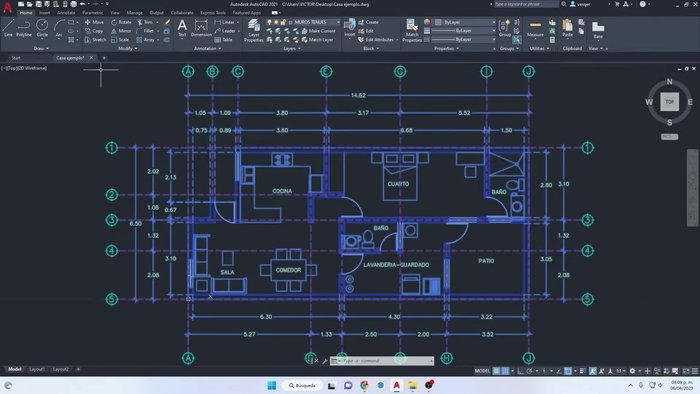

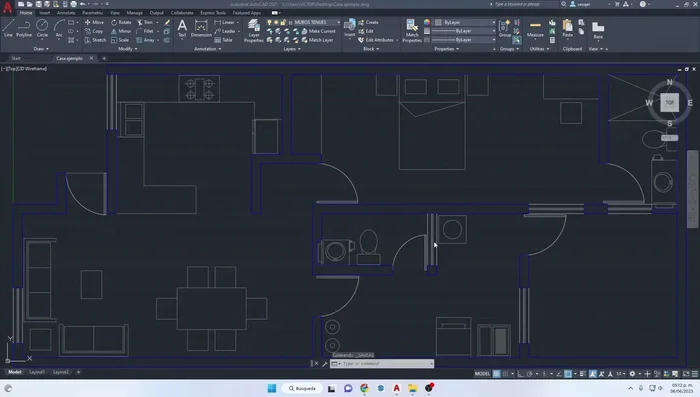

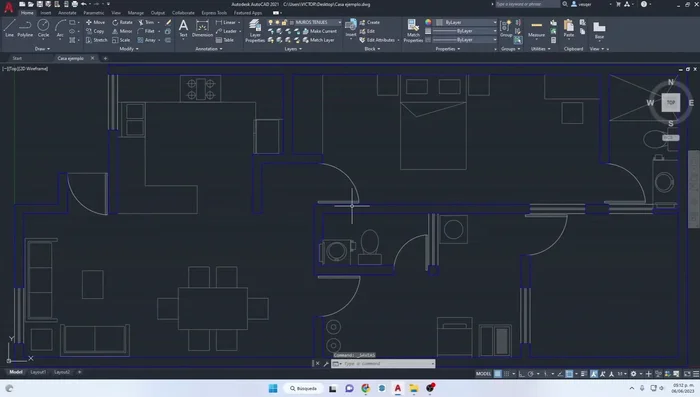

- Organizar elementos en capas (layers) en AutoCAD.
- Limpiar el archivo AutoCAD:
- Seleccionar todo y usar el comando OVERKILL para eliminar líneas superpuestas.

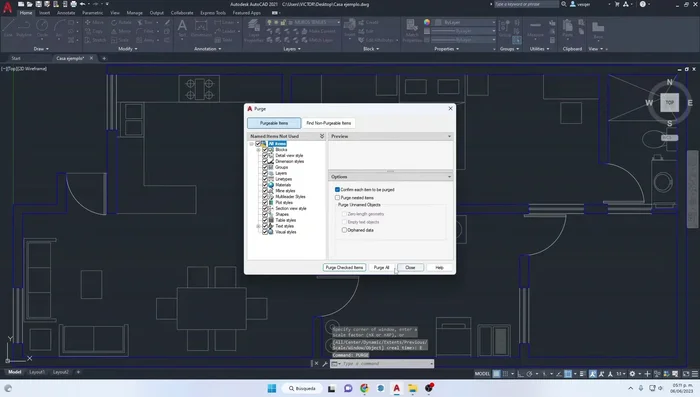

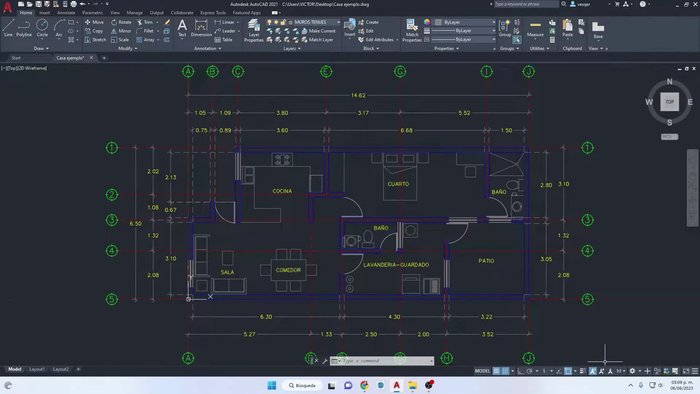

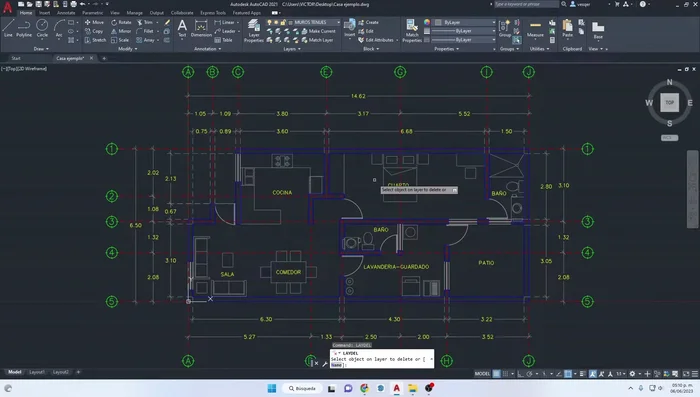

- Usar el comando PURGE para eliminar elementos no necesarios (símbolos, ejes, cotas, textos).
Preparación del archivo AutoCAD - Usar el comando AUDIT para eliminar información no utilizada que ocupa espacio.

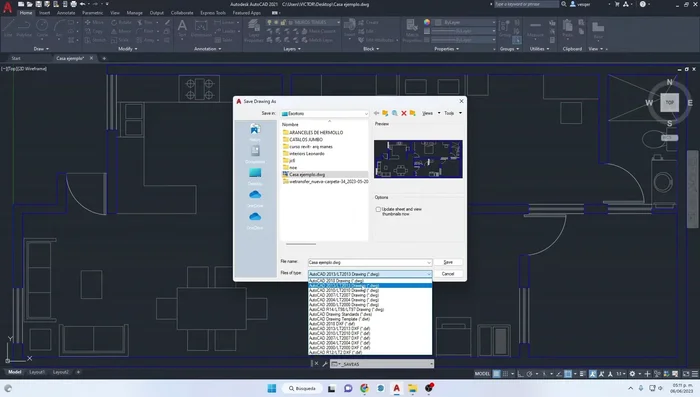

- Guardar el archivo AutoCAD en una versión compatible con SketchUp (versión 2013 recomendada).
- Importar el archivo DWG a SketchUp:

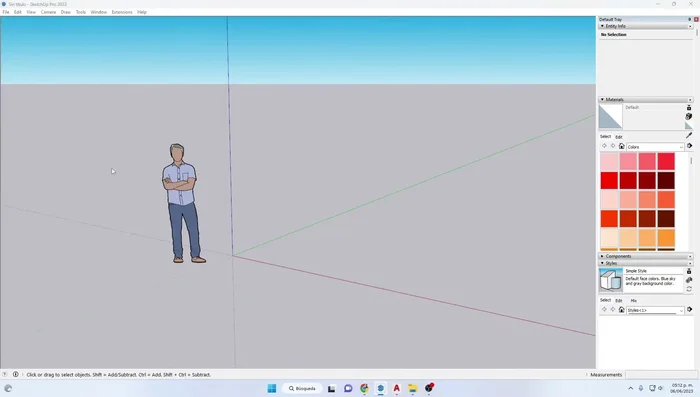

- Abrir SketchUp, seleccionar la plantilla en metros.

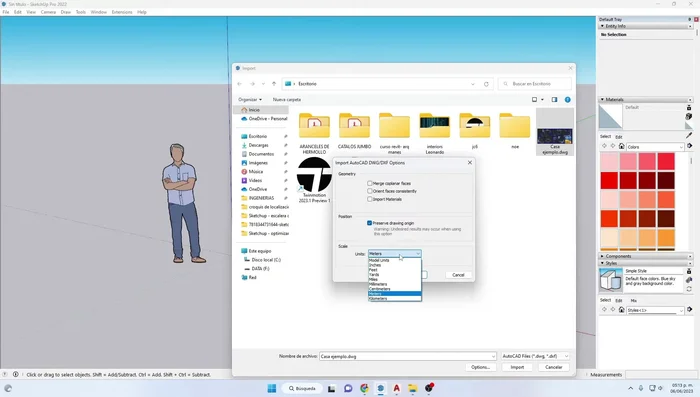

Preparación del archivo AutoCAD - Ir a 'Archivo' > 'Importar', seleccionar el archivo DWG.

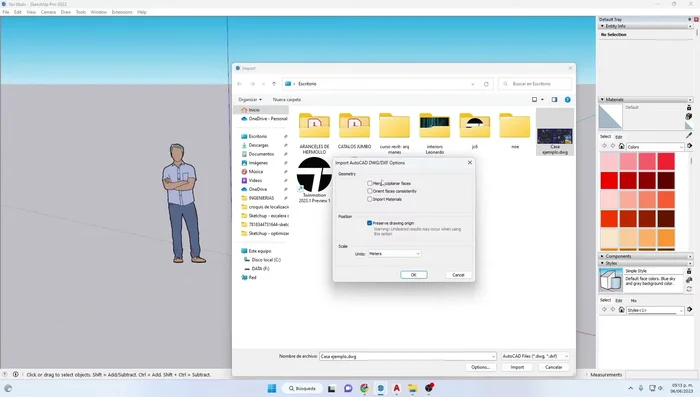

- En 'Opciones', desmarcar 'Importar caras', 'Importar materiales' y 'Importar grupos'. Mantener o desmarcar 'Mantener posición'.
- Seleccionar las unidades (metros).

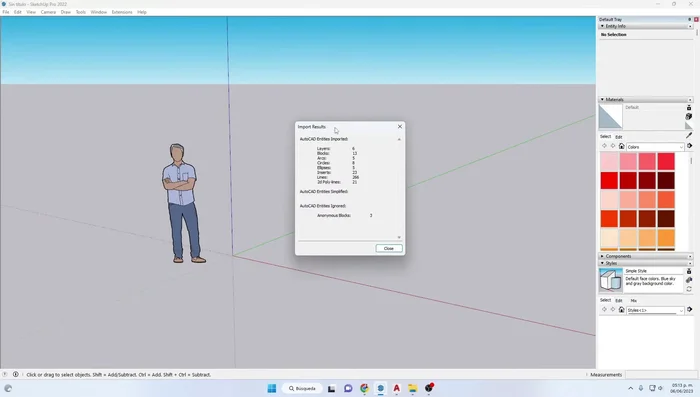

- Importar.
Preparación del archivo AutoCAD -
Guardado y exportación del archivo AutoCAD

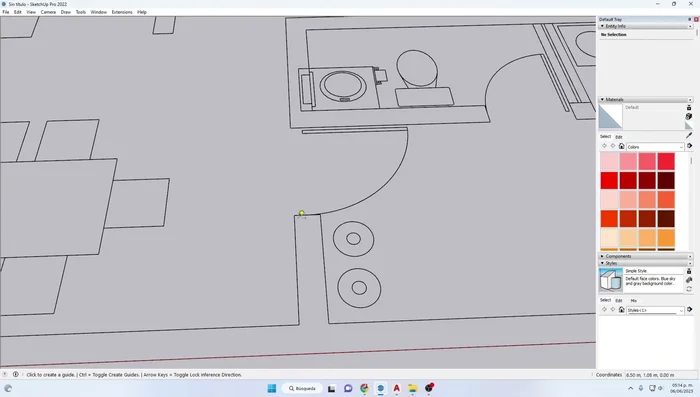

- Verificar las dimensiones en SketchUp comparándolas con las de AutoCAD.
Guardado y exportación del archivo AutoCAD -
Importación a SketchUp

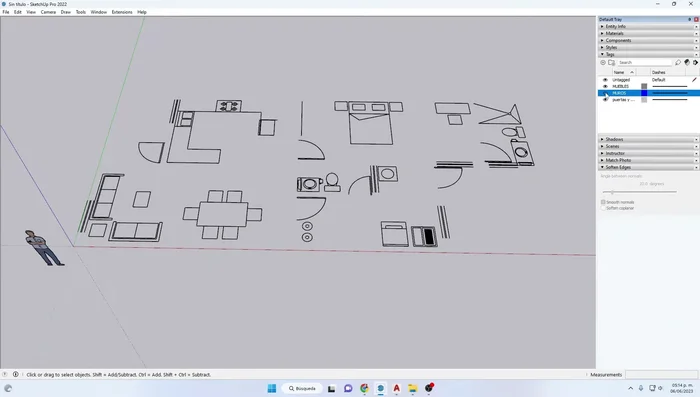

- Utilizar las etiquetas de capas importadas para seleccionar y agrupar elementos (muros).

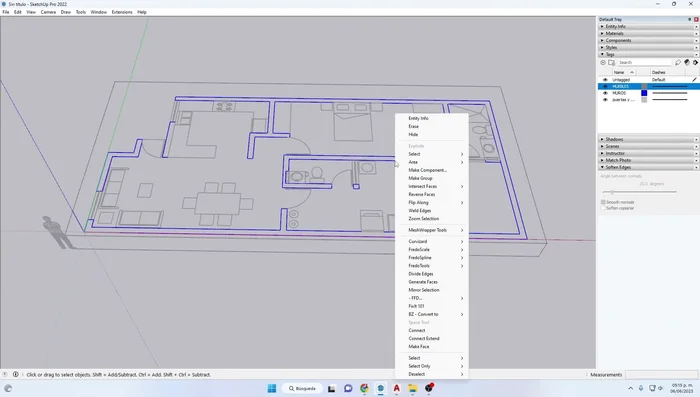

- Crear caras de muros utilizando el plugin 'Make Face'.

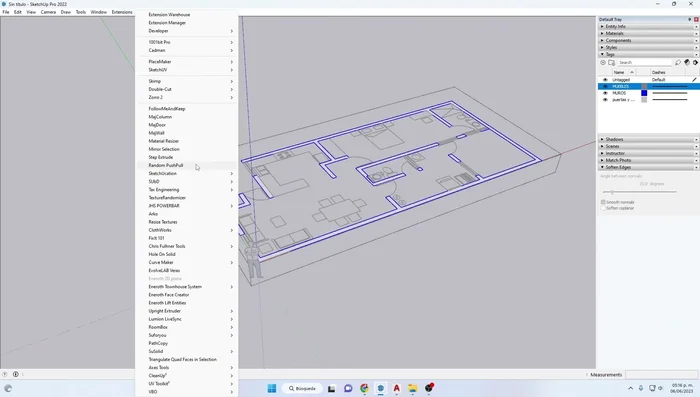

- Utilizar el plugin 'Random Push/Pull' para extrudir muros a la altura deseada.
Importación a SketchUp -
Verificación de dimensiones
-
Modelado rápido en SketchUp (Muros)
Tips
- La limpieza del archivo AutoCAD es crucial para una importación eficiente y un modelado fluido en SketchUp.
- Utilizar la versión 2013 de AutoCAD para evitar problemas de compatibilidad.
- Desactivar las opciones de importación de caras y materiales optimiza el proceso para líneas.
- La opción 'Mantener posición' respeta las coordenadas de AutoCAD, mientras que desactivarla centra el modelo en SketchUp.
- Verificar dimensiones para asegurar la precisión del modelo.
Common Mistakes to Avoid
1. Unidades de medida inconsistentes
Razón: Importar archivos AutoCAD con unidades diferentes a las de SketchUp puede resultar en un modelo a escala incorrecta o distorsionado.
Solución: Verifique y ajuste las unidades de medida en ambos programas antes de la importación para asegurar la compatibilidad.
2. Geometría compleja o mal definida en AutoCAD
Razón: Objetos AutoCAD con geometría excesivamente compleja, mal definida o con errores pueden causar problemas de importación o generar un modelo inestable en SketchUp.
Solución: Simplifique la geometría en AutoCAD antes de la importación, limpiando objetos redundantes o corrigiendo errores geométricos.
FAQs
¿Qué formato de archivo AutoCAD es el mejor para importar a SketchUp?
Generalmente, los archivos DXF (.dxf) son la mejor opción para importar a SketchUp. Ofrecen mayor compatibilidad y suelen importar con menos problemas que los archivos DWG (.dwg), especialmente en versiones antiguas de AutoCAD o SketchUp.
¿Cómo soluciono problemas de geometría incorrecta después de importar desde AutoCAD?
Si la geometría importada se ve distorsionada o incorrecta, verifica la configuración de unidades en ambos programas (AutoCAD y SketchUp). Asegúrate que coincidan. También puedes intentar simplificar la geometría en AutoCAD antes de exportar, o usar la herramienta 'Limpiar' en SketchUp después de la importación para eliminar geometría superflua.
