Diseño e Impresión 3D: Soporte Minimalista para Móvil - ¡Método Perfecto!

¿Cansado de soportes para móvil voluminosos y poco estéticos? Descubre cómo diseñar e imprimir en 3D un soporte minimalista y elegante, ¡perfecto para tu escritorio! Este tutorial paso a paso te guiará desde el diseño CAD hasta la impresión final, ofreciendo un método sencillo y eficiente para crear un soporte funcional y con un diseño limpio. Aprende a optimizar tu diseño para una impresión perfecta y disfruta de un soporte único, hecho por ti mismo.

Instrucciones Paso a Paso

  1. Diseño del Soporte en Fusion 360

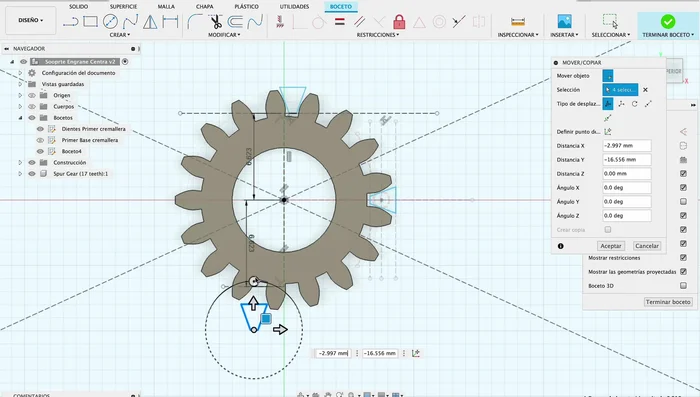

    • Crear la base del soporte con engranajes y guías lineales.

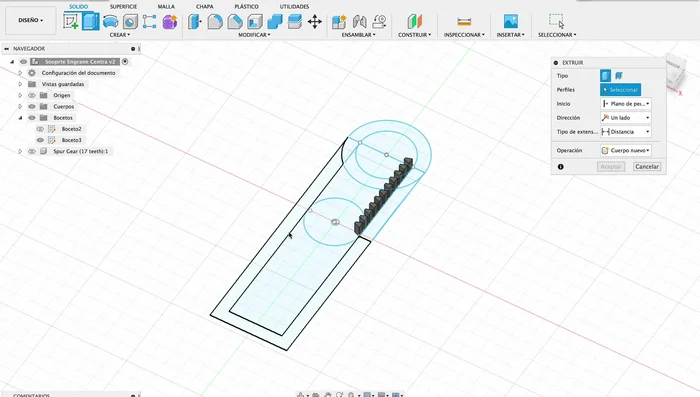

    • Extruir la estructura hacia arriba, añadiendo los dientes de la guía lineal.
    • Diseñar los brazos y agarres para sostener el móvil, incluyendo el soporte base.
    • Crear el cuerpo del soporte con líneas redondeadas y elegantes, incluyendo surcos guía.

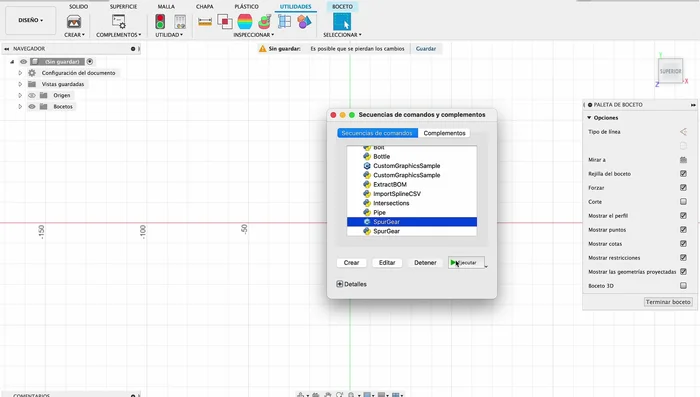

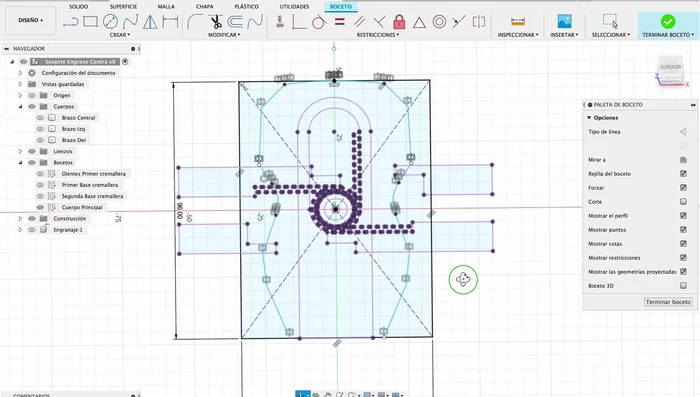

    Diseño en Fusion 360: Crear el cuerpo del soporte con líneas redondeadas y elegantes, incluyendo surcos guía. Diseño en Fusion 360: Crear el cuerpo del soporte con líneas redondeadas y elegantes, incluyendo surcos guía. Diseño en Fusion 360: Crear el cuerpo del soporte con líneas redondeadas y elegantes, incluyendo surcos guía. Diseño en Fusion 360: Crear el cuerpo del soporte con líneas redondeadas y elegantes, incluyendo surcos guía.
    Diseño del Soporte en Fusion 360

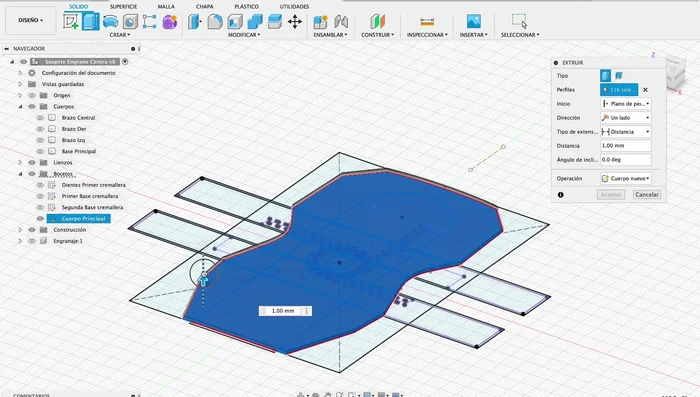

    • Diseñar y extruir la tapa superior, dejando un espesor de 2 mm.
    Diseño en Fusion 360: Diseñar y extruir la tapa superior, dejando un espesor de 2 mm.
    Diseño del Soporte en Fusion 360
  2. Primera Prueba de Impresión y Análisis

    • Imprimir una versión simplificada del diseño para evaluar su funcionalidad.

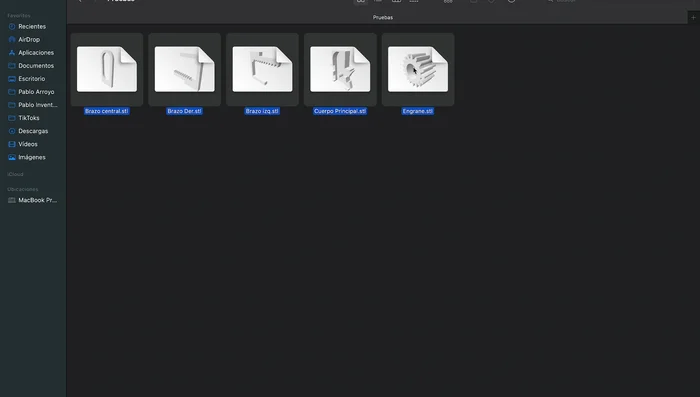

    Prueba de Impresión: Imprimir una versión simplificada del diseño para evaluar su funcionalidad.
    Primera Prueba de Impresión y Análisis
  3. Ajustes de Diseño basados en la Primera Prueba

    • Modificar el diseño basándose en la prueba de impresión (tamaño de los brazos, esquinas, ajuste de la tapa).

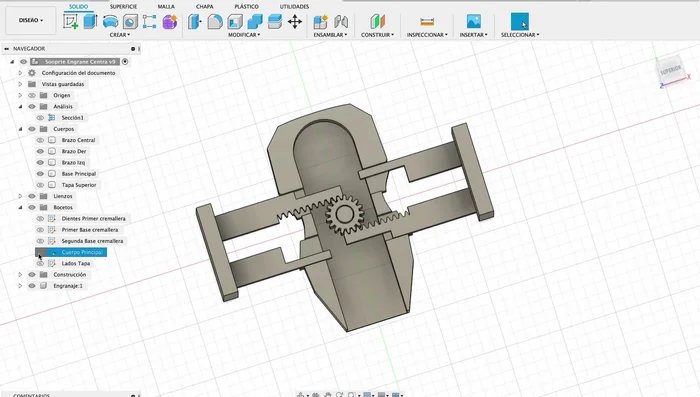

    Ajustes en Fusion 360: Modificar el diseño basándose en la prueba de impresión (tamaño de los brazos, esquinas, ajuste de la tapa).
    Ajustes de Diseño basados en la Primera Prueba
  4. Segunda Prueba de Impresión y Análisis

    • Imprimir la versión ajustada del diseño.

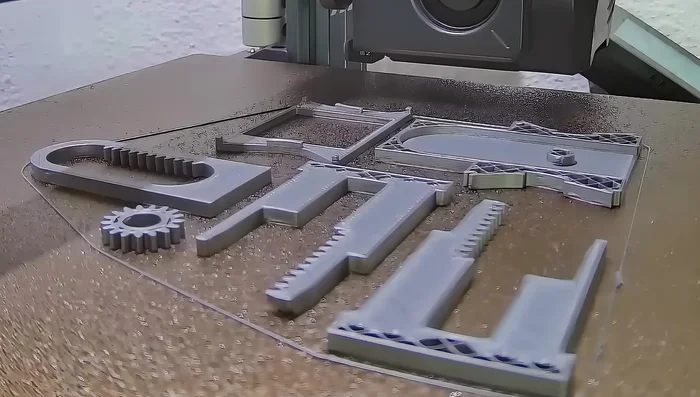

    Segunda Prueba de Impresión: Imprimir la versión ajustada del diseño.
    Segunda Prueba de Impresión y Análisis
  5. Primer Ensamblaje y Ajustes Adicionales

    • Armar el soporte a partir de las piezas impresas, comenzando con el engranaje y la guía lineal.
    • Modificar los brazos para evitar que se salgan del soporte, y ajustar la tapa para un mejor cierre.

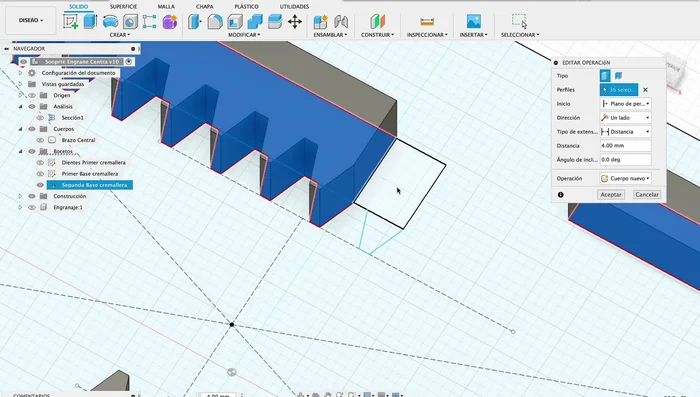

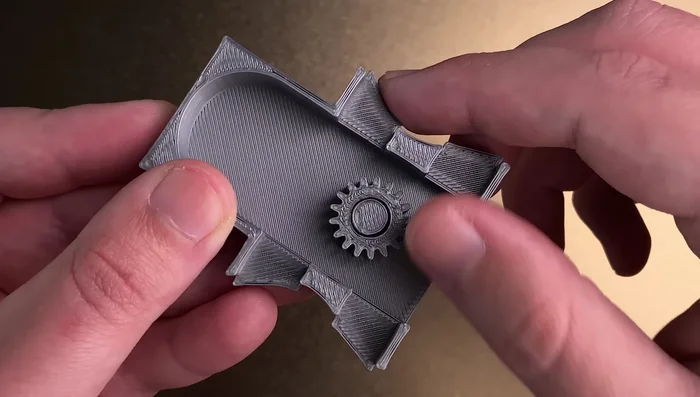

    Ajustes Adicionales en Fusion 360: Modificar los brazos para evitar que se salgan del soporte, y ajustar la tapa para un mejor cierre. Ajustes Adicionales en Fusion 360: Modificar los brazos para evitar que se salgan del soporte, y ajustar la tapa para un mejor cierre.
    Primer Ensamblaje y Ajustes Adicionales
  6. Impresión Final y Ensamblaje

    • Imprimir las piezas definitivas con el diseño ajustado, utilizando filamento PETG para la mayor parte.

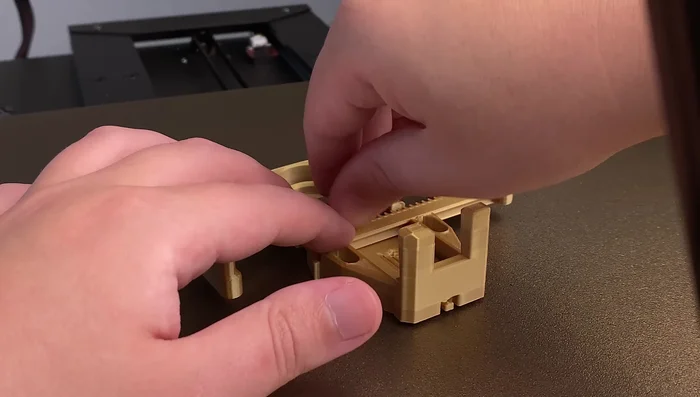

    • Armar el soporte con todas las piezas impresas, incluyendo el mecanismo retráctil.

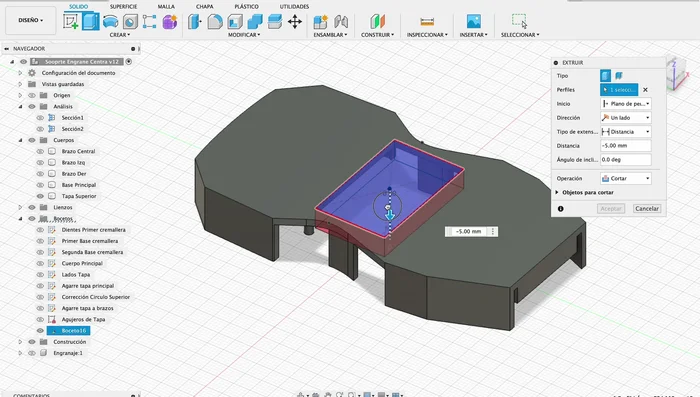

    Ensamblaje Final: Armar el soporte con todas las piezas impresas, incluyendo el mecanismo retráctil. Ensamblaje Final: Armar el soporte con todas las piezas impresas, incluyendo el mecanismo retráctil.
    Impresión Final y Ensamblaje
  7. Ajustes Finales, Pruebas y Conclusiones

    • Realizar ajustes finales a los brazos y el soporte, y probar la funcionalidad con un móvil.

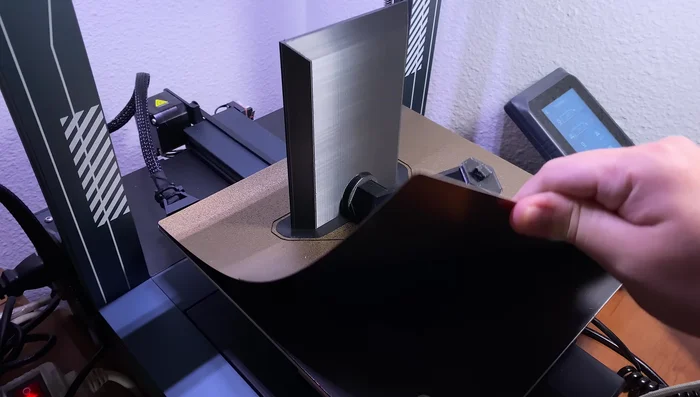

    Ajustes Finales y Prueba con el Móvil: Realizar ajustes finales a los brazos y el soporte, y probar la funcionalidad con un móvil.
    Ajustes Finales, Pruebas y Conclusiones
[RelatedPost]

Tips

  • Considerar la expansión de los filamentos durante la impresión al diseñar las piezas.
  • Utilizar pruebas de impresión a bajo coste para detectar y corregir errores de diseño antes de la impresión final.
  • Ajustar los parámetros de impresión dependiendo del tipo de filamento utilizado para obtener resultados óptimos.

Common Mistakes to Avoid

1. Diseño demasiado delgado o débil

Razón: Un soporte demasiado fino puede romperse fácilmente durante la impresión o al sostener el teléfono. La falta de refuerzos puede provocar deformaciones.
Solución: Aumentar el grosor de las paredes y añadir refuerzos estratégicos en el diseño.

2. Adhesión deficiente a la cama de impresión

Razón: Si el soporte no se adhiere bien a la cama, puede despegarse durante la impresión, resultando en una pieza fallida.
Solución: Utilizar una balsa o falda, aplicar adhesivo a la cama de impresión o ajustar la temperatura de la boquilla y la cama.

3. Orientación incorrecta del modelo

Razón: Una mala orientación puede provocar soportes innecesarios, deformaciones o dificultades en la impresión de detalles finos.
Solución: Rotar el modelo para minimizar el uso de soportes y asegurar una impresión limpia y eficiente.

FAQs

¿Qué tipo de filamento es mejor para imprimir el soporte?
Para este soporte minimalista, se recomienda un filamento PLA por su facilidad de impresión, resistencia y variedad de colores. El PLA es un material biodegradable y no necesita una cama caliente con temperaturas muy altas, lo que lo hace ideal para principiantes.
